Projet Stargate
Cette page reprend la partie électronique et les modifications que j’ai apportées au projet porte des étoiles, de Gatebuilder trouvé sur le site Makerworld, trouvé à l’adresse suivante : Modèle de Stargate SG-1 Deluxe
L’idée de base
En se baladant sur Makerworld avec les copains du discord d’Egalistel – Les impressions d’Ega, nous sommes tombés sur ce projet qui nous a semblé un peu fou au début par sa taille.
Puis chemin faisant on s’est dit pourquoi pas, mais qui se lance ?
Ce fut moi. Le créateur de la porte ne souhaitant pas fournir la partie électronique de son montage, il a fallu réfléchir à ce que l’on voulait.
Petit cahier des charges
La porte dans la série comporte 9 segments dont 7 sont allumés en fonction de la destination. Les fichiers mis à disposition en ont 8 avec 3 emplacements pour les leds et un « borgne » ou se cache la partie électronique. Il faut donc modifier ce dernier pour qu’il puisse aussi recevoir des leds.
Au niveau fonctionnement, lors de la mise sous tension, tous les chevrons s’allume ainsi que le bandeau LED. c’est le mode déco.
Aprés un appuie court sur le bouton, cela lance la séquence de connection de la porte.
Les 7 groupes de 3 leds (représentant un chevron) s’allume de manière aléatoire avec une animation de rotation de la porte avant chaque allumage de chevron.
Une fois les 7 chevrons allumés, un bandeau led représentant l’Horizon des évènements doit s’allumer avec pourquoi pas un scintillement.
Évidement, il nous faut le son des chevrons qui se verrouille et celui de l’ouverture de l’horizon des événements.
Après deux appuie court sur le bouton seuls les chevrons s’allument
Après trois appuie court sur le bouton seul le bandeau Led s’allume
Un appui de 2s sur le bouton remet la porte en état initial.
Liste des composants choisis
- Un ESP32-C3 super mini : Lien
- Un Mini lecteur MP3 : Lien
- Une carte micro SD (pas besoin d’une grosse capacité) : Lien
- Un haut-parleur 1W 8Ω 30mm : Lien
- Un bouton pour relancer la séquence : Lien
- 1 résistance 1kΩ et 2 résistances 330Ω : Lien
- 1 condensateur 100µF 16 V sur VCC du DFPlayer (évite les pops audio) et 1 condensateur 1000µF 16V sur la ligne 5V principale (stabilise lors des pics d’allumage LED) : Lien
- 1 interrupteur 3 broches 6mm pour couper l’alimentation : Lien
- Une alimentation 5V 3A : Lien
- Une prise femelle alimentation : Lien
- Un bandeau LED WS2812B 5V IP30 60 Leds/m : Lien
- 3,5 kg de PLA couleur sombre au choix (gris métal dans mon cas)
- 50g de filament rouge transparent pour les chevrons
- 75g de filament blanc pour le diffuseur du bandeau Led de l’anneau

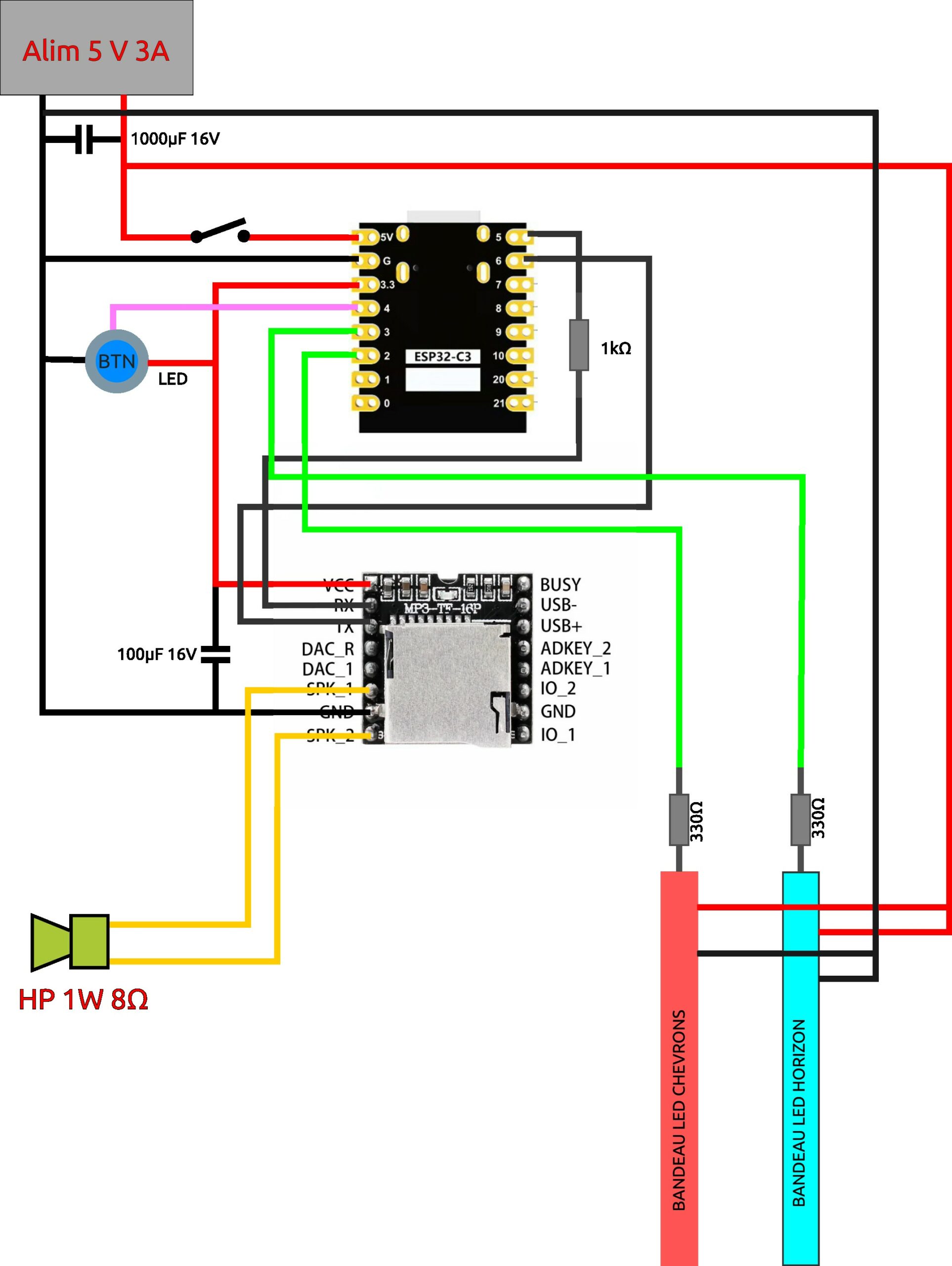

Le schéma de montage :
